系统概述 System Overview
PANDA系列PEMS (pd-G01.pd-PN01)主要用于满足重型车国六实际道路行驶测量方法（PEMS），轻型车国六实际行驶污染物排放试验(Ⅱ型试验)，同时满足非道路移动机械的车载法检测要求。产品不仅可以持续测量CO、CO2 、HC和NOx的浓度（%或ppm），还可测量尾气中颗粒物的数量（PN），以及排气流量和排气温度，车辆OBD信息和环境参数。
充分考虑到车载排放测试系统的使用特点，PANDA系列产品在设计之初就将系统的低功耗、耐振动以及高低温环境的可靠性作为研发重点，并且为每一台PEMS在交付用户前执行严格的测试从而确保用户的正常使用。
适用标准 Applicable standard
DB11/965-2017 重型汽车排气污染物排放限值及测量方法（京五车载法）
HJ875-2017 重型车辆发动机与车辆车载测量方法与排放限 值（国五车载法）
GB 18352.6—2016 轻型汽车污染物排放限值及测量方法（中国第六阶段）
GB 17691—2018 重型柴油车污染物排放限值及测量方法（中国第六阶段）
HJ1014-2020 非道路移动机械及其装用的柴油机污染物排放控制技术要求（征求意见稿）
GB 20891-2014 非道路移动机械用柴油机排气污染物排放限值及测量方法(中国第三、四阶段）
系统优势 System Advantage

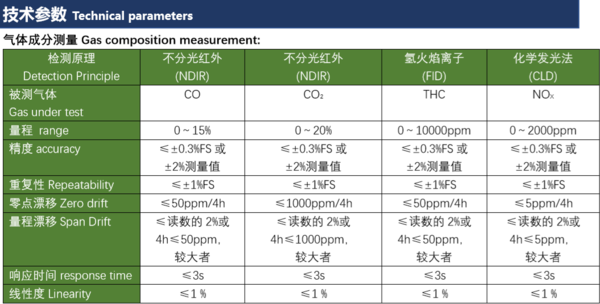

技术参数 Technical parameters
气体分析模块技术参数 |
检测原理 | 非分散红外 (NDIR) | 非分散红外 (NDIR) | 氢火焰离子 (FID) | 化学发光法 (CLD) | 电化学 |
被测气体 | CO | CO2 | THC | NOx | O2 |
量程 | 0～15% | 0～20% | 0～10000ppm | 0～3000ppm | 0～25% |
精度 | ≤±0.3%FS | ≤±0.3%FS | ≤±0.3%FS | ≤±0.3%FS | ≤±1%FS |
重复性 | ≤±1%FS | ≤±1%FS | ≤±1%FS | ≤±1%FS | ≤±1%FS |
零点漂移 | ≤±0.6%/4h | ≤±0.6%/4h | ≤±0.6%/4h | ≤±0.6%/4h | ≤±0.6%/4h |
量程漂移 | ≤±2%/4h | ≤±2%/4h | ≤±2%/4h | ≤±2%/4h | ≤±2%/4h |
响应时间 | ≤2s | ≤2s | ≤2s | ≤2s | ≤10s |
线性度 | ≤0.5% | ≤0.5% | ≤0.5% | ≤0.5% | ≤0.5% |
噪声 | ≤±2%FS | ≤±2%FS | ≤±2%FS | ≤±2%FS | ≤±2%FS |

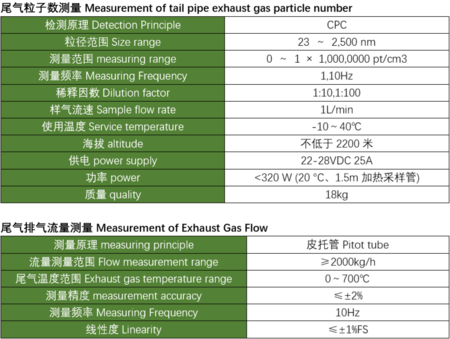

颗粒物测量模块技术参数 |
检测原理 | DC/CPC |
粒径范围 | 23～2,500nm |
测量范围 | 3000～3,000,0/cm3 |
测量频率 | 1Hz |
稀释因数 | ≤10 |
样气流速 | 1L/min |
使用温度 | -10～40℃ |
海拔 | 低于2200米 |
供电 | 22-28VDC25A |
功率 | <320W(20°C、1.5m加热采样管) |
质量 | 18kg |
环境测量模块技术参数 |
环境温度测量范围 | -40～+80ºC |
湿度测量范围 | 0～100% |
环境压力范围 | 0.5～1.5bar |
流量测量模块技术参数 |
测量原理 | 平均皮托管 |
流量测量范围 | ≥3000kg/h |
尾气温度范围 | 0～700℃ |
测量精度 | ≤±2% |
测量频率 | 10Hz |
线性度 | ≤±1%FS |
气体分配器模块技术参数 |
稀释比 | 1:1000 |
响应时间 | ≤1s |
配气不确定度 | ≤±1%FS |
标气种类 | CO/CO2/N2/NO |
标气容积 | 1L |
